Описание

Хомут силовой пластиковый для соединения элементов круглой формы (Клип-Трек, Clip-Track) применяется для обеспечения надежного соединения и герметичности штуцеров, трубок, труб и других наконечников круглой формы со шлангами, патрубками и другими различными резиновыми (силиконовыми) изделиями.
Способно герметизировать от 24 до 30 бар.
*Значение может быть выше или ниже, в зависимости от шланга и фитинга. Возможно, что уплотнение «Clip-Track» будет ниже для неармированного шланга или фитинга без штуцера.

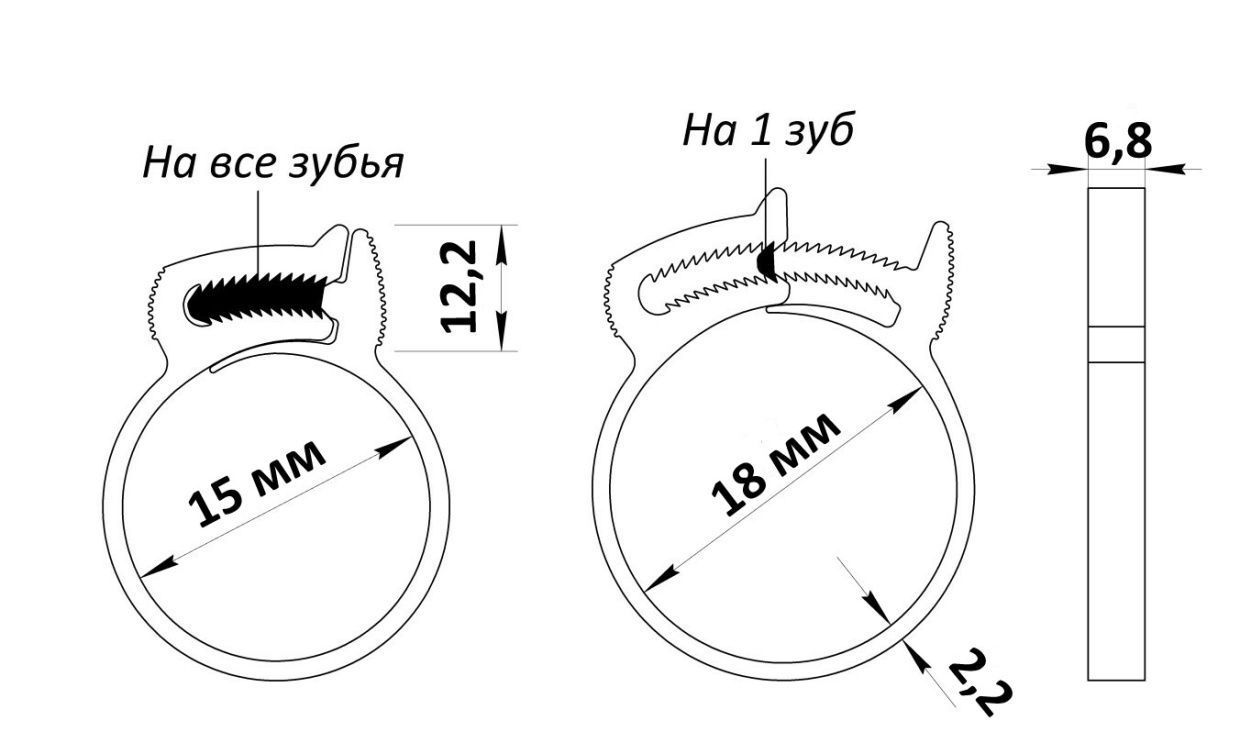

Хомут диаметром 18-15 мм (D1-D2, мм)
Высота замка (А, мм) - 12.2 мм
Толщина (С, мм) - 2.2 мм
Высота с учетом замка (А+D+С, мм) - 33 мм
Ширина (В,мм)-6.8 мм
Длина с учетом замка (мм) - 36 мм
Материал - Полипропилен
Температура эксплуатации - от -30 до +90 ; T max + 90.
Срок эксплуатации - 10 лет
Гарантия - 1 год
Рекомендовано для - бытового применения
ПРЕИМУЩЕСТВА:
1. Двойной ряд зубьев позволяющих создать наибольшую зажимную силу.
2. МНОГОРАЗОВОСТЬ использования. (до 100 раз и более, при правильном выборе зажимной силы)
3. Возможностью разъёма без использования дополнительного инструмента. (при замыкании замка на половину)
4. Устойчив к растрескиванию под воздействием напряжений.
5. Устойчив к химикатам, солям и щелочам, краскам и растворителям.
6. Маслобензостойкий.
Дополнительные выступы-упоры- помогают разъединять хомут без использования специального инструмента; - делают хомут универсальным и многоразовым для использования.
УСТАНОВКА
Необходимо задействовать минимум три зуба предварительно правильно подобрав размер хомута
ВАЖНО! Данное изделие очень удобно в монтаже, так как оно может устанавливаться и защелкиваться, разведя концы хомута в разные стороны. (данное действие необходимо производить с осторожностью).
- Извлеките Хомут из полиэтиленовой и картонной упаковки;
- Наденьте хомут, продев его на шланг или патрубок, который необходимо зафиксировать на штуцере. Данное изделие может устанавливаться на шланг или патрубок, предварительно разведя концы хомута в разные стороны руками;
- Наденьте шланг или патрубок на штуцер или трубку подходящего для этого размера;
- Установите Хомут, продвинув его по шлангу или патрубку отступив от края минимум 5 мм;
- Зафиксируйте хомут на шланге или патрубке, ориентируя предварительно запирающее устройство хомута так, чтоб было в дальнейшем, удобно его размыкать, и оно не мешало каким-то внешним факторам, нажав на его края, имеющие ребристую поверхность, пальцами рук до момента, когда усилия пальцев будет на пределе. Вы услышите щелчки запорного механизма, что характеризует его работу и обжатия Хомутом шланга или патрубка;
- Возьмите переставные клещи, и произведите сжимание хомута, при помощи данного инструмента, до момента, когда увидите, что шланг или патрубок обжат надежно, шток запорного механизма дальше не продвигается. Будьте осторожны! Дальнейшее бесконтрольное сжатие хомута может впоследствии привести к поломке запорного механизма.
- Убедитесь в надежности крепления шланга или патрубка к штуцеру или трубе-трубке, путем прокручивания от руки шланга или патрубка, а также путем подачи давления жидкости в контур, где производилось соединение; (при необходимости уплотнения попробуйте сжать хомут инструментом еще на 1 зуб)
- Утилизируйте пластиковую и картонную упаковку в контейнер, предназначенный для сбора данного вида упаковки.
ДЕМОНТАЖ
- Установите большой и указательный палец на дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника;
- Надавите на упоры пальцами, смещая их в противоположные друг от друга стороны, чтоб зубья штока запорного механизма, сместились в противоположную сторону от зубьев верхнего и нижнего ряда паза запорного механизма на ширину штока.
Произойдет размыкание запорного механизма, после чего хомут можно снять и использовать повторно на других подходящих под данный размер шлангов и патрубков;
*При максимальном смыкании запорного механизма (замка) хомута, для его разъединения, возможно, понадобиться инструмент в виде отвертки, чтоб сместить центральный зубчатый шток по отношению к зубчатому пазу в сторону.
